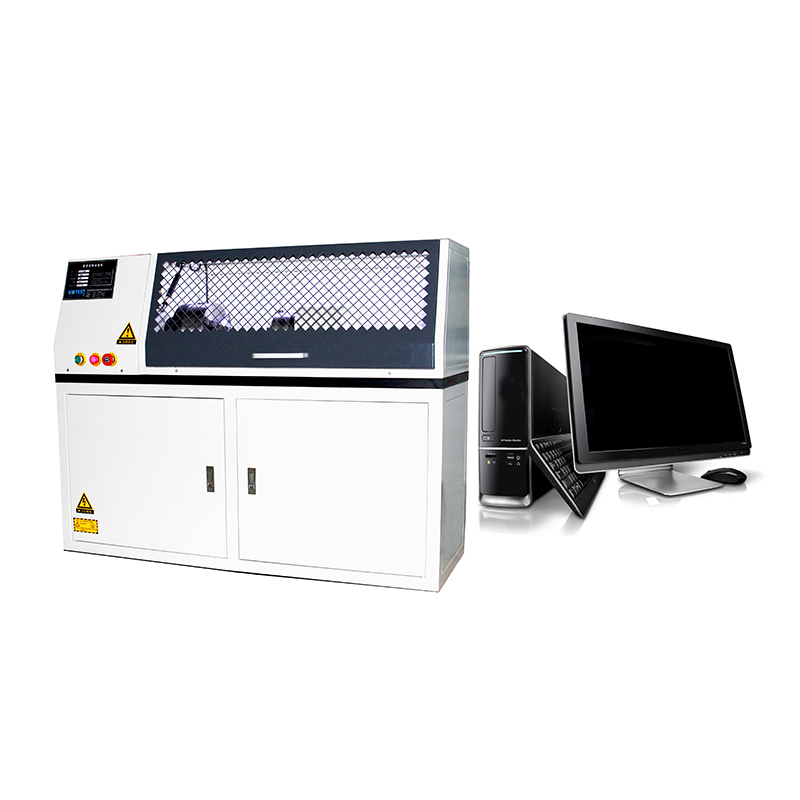

Machine d'essai de couple pour arbres flexibles

La machine d‘essai de couple pour arbres flexibles est un dispositif de précision spécialement conçu pour évaluer la performance de couple et les caractéristiques de torsion de divers arbres flexibles (arbres flexibles, arbres de transmission flexibles, arbres flexibles en câble d‘acier, arbres de transmission flexibles, etc.). Les arbres flexibles sont largement utilisés dans l‘automobile, la moto, le nautisme, l‘aéronautique, les dispositifs médicaux, l‘outillage électroportatif et d‘autres domaines pour transmettre un mouvement de rotation et un couple. Cet équipement sert principalement à déterminer des paramètres clés tels que le couple maximal, la rigidité en torsion, la durée de vie en fatigue par torsion, l‘angle de torsion et le mode de défaillance sous couple statique et dynamique....

Équipement d'essai de couple p

Machine d'essai de couple pour

Description du produit

　　La machine d'essai de couple pour arbres flexibles est un dispositif de précision spécialement conçu pour évaluer la performance de couple et les caractéristiques de torsion de divers arbres flexibles (arbres flexibles, arbres de transmission flexibles, arbres flexibles en câble d'acier, arbres de transmission flexibles, etc.). Les arbres flexibles sont largement utilisés dans l'automobile, la moto, le nautisme, l'aéronautique, les dispositifs médicaux, l'outillage électroportatif et d'autres domaines pour transmettre un mouvement de rotation et un couple. Cet équipement sert principalement à déterminer des paramètres clés tels que le couple maximal, la rigidité en torsion, la durée de vie en fatigue par torsion, l'angle de torsion et le mode de défaillance sous couple statique et dynamique.

Utilisation du produit

Paramètre	Plage typique	Description
Couple maximal	±0.1 N·m ~ ±500 N·m	Calibre faible pour arbres miniatures, calibre moyen pour arbres industriels
Précision du couple	Classe 0,5 / classe 1	Classe de précision de la valeur indiquée
Résolution du couple	0.001 N·m ~ 0.1 N·m	Dépend de la plage du capteur
Plage de mesure de l'angle de torsion	0° ~ ±99999° (rotation continue illimitée)	Mesure multitours
Résolution de l'angle de torsion	0.01° / 0.001°	Mesure de haute précision
Plage de rayon de flexion	50 ~ 500 mm (réglable)	Simule la condition de flexion réelle en installation
Fréquence d'essai (fatigue)	0.01 Hz ~ 20 Hz	Fréquence d'essai de fatigue dynamique
Formes d'onde d'essai	Sinus, triangle, carré, dents de scie	Pour les essais de fatigue
Mode de commande	Commande en couple / commande en angle	Commande en boucle fermée
Alimentation	220V / 380V, 50Hz	Selon la configuration du modèle
Poids de l'équipement	Environ 50 ~ 500 kg	Selon la configuration du modèle

Domaine d'application	Description
Construction automobile	Essai de câbles de compteur de vitesse, câbles de changement de vitesse et câbles d'accélérateur
Fabrication de motos	Essai de câbles de compteur de vitesse et de câbles de commande
Dispositifs médicaux	Essai de câbles de commande d'endoscope et d'arbres flexibles de transmission d'instruments chirurgicaux
Aéronautique	Essai de câbles de commande d'aéronef et d'arbres flexibles de commande moteur
Outillage électroportatif	Essai de meuleuses et de ponceuses à arbre flexible
Industrie navale	Essai de câbles de commande marins et d'arbres flexibles de transmission d'instruments
Organismes d'essai	Essais par des tiers, surveillance et inspection de la qualité
Fabricants d'arbres flexibles	Contrôle à la sortie, essais de type, validation R&D
